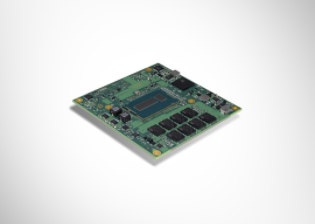

工业控制核心模块TQ
发布时间:2018-12-06 10:57:24
浏览量:1192次
本店价格:¥ 880 元
市场价格:880 元
型号:TQMx50UC
库存量:999
购买数量
商品详情
商品评论

TQMx50UC – 采用第五代Intel®Core™i3/i5/i7 5000U的COM Express®紧凑型模块 (6型)


在中等功耗产品中,TQ模块
TQMx50UC以其卓越的CPU与图形性能而令人信服。Intel®Core™i3, Intel®Core™i7处理器可实现新一轮创新,新功能包括3D扫描、手势控制、和语音命令等。集成Intel®图形内核HD5500/HD6000可确保最佳图形体验,并支持多达三个高达4K分辨率的独立显示界面。通过采用DispalyPort 1.2标准的多流传输(MST),该模块可由单个输出驱动多个外部超高清显示。其整体性能表现受益于超快DDR3L-1600板载内存和高达4MB的缓存。对于工业应用,该模块还提供与PCI Express、SATAGen3、USB 3.0和千兆以太网的高带宽互连。

亮点
·扩展性能高达双核3.2 GHz / 4 MB 缓存
·高达16 GB DDR3L板载内存
·最佳单位功率性能(15 W TDP / 10 W cTDP)
·TQMx86板控制器,灵活定制选项 (flexiCFG)
·支持TPM 1.2/2.0安全标准
·“Green ECO-Off” (最小待机耗电)
·看门狗和热量管理
·最高可靠性, 24/7测试OK
·超坚固设计,保形涂层可用

技术细节
CPU
英特尔核心5000U系列(“broadu”)
i7-5650u:2x 2.2 GHz/3.2 GHz涡轮增压,4MB缓存,HD6000
i5-5350u:21.8 GHz/2.9 GHz涡轮,3MB缓存,HD6000
i3-5010u:2x 2.1 GHz,3MB缓存,HD5500
超线程和虚拟化的支持
15 W TDPmax.(可配置为9.5/10 W)

内存
ddr3l-1600:4 GB,8 GB,16 GB,焊接
eepm:每秒32比特(24 lc32)

图形
三个独立的显示输出:
2x数字显示接口/DP++最多可达4K@60Hz
LVDS接口(18/24位,单/双通道),最高可达4K
(可选的eDP 1.3带有4个车道而不是LVDS)
英特尔快速同步视频和无线显示支持

接口
1x千兆以太网(英特尔®i218 LM)与IEEE1588
2倍的USB 3(与USB 2向后兼容)
8x USB 2(包括USB 3端口)
4x SATA Gen3(高达6Gb/s)
4x PCIe 2(高达5Gb/s)(4X1或1X4)
1x LPC总线
1x英特尔®高清音频(HDA)
(第二1x I2C总线,I2C可选)(主/从能力)
1x SMBus
1x SPI(外部UEFI BIOS闪存)
2倍串行端口(RX / Tx,遗留兼容)
8x GPIO

额外组件和控制器
TPM(SLB9660 TPM 1.2,或者SLB9665 TPM 2.0)
TQMx86控制器与监督机构和flexiCFG
工业实时时钟(iRTC)精度高
热管理硬件监视器

电源
电压:8.5 V-20伏
5 V备用(可选)
3 V电池/金盖(可选)
力量:typ。10 W / max。18 W(绿色环保:小于0.1 W)

环境
温度:0°C…+ 60°C
-40 c+85 c(按要求)
形式/尺寸
COM快,6,PICMG。COM。0 R2.1
95毫米x 95毫米

订购信息
TQMx50UC-xx
目前的标准变体可以在TQ产品上找到
网站www.tq-group.com/en/TQMx50UC
选项:
CPU,内存,TPM,iRTC,lvd/edp,特殊配置

配件
1.TQMx50UC-HSP
根据COM快递,TQMx50UC的热撒器规范
2.评估平台MB-COME6-1
用于COM快/基本,第6类的主板接口:2x DP++、edp/lvds、2x Gb以太网、2x USB 3.0、3x
USB 2.0,3x,音频,迷你PCIe,mSATA,2,5"SSD,CFast,立管
扩展为2x PCIe和USB,风扇,调试
170毫米x 170毫米
3.TQMx86软件工具
对于uEFI的BIOS编程和适应/配置设置
默认值(包括多配置)、引导标志、……

入门级套件STKx50UC
入门级套件中包含的COMExpress®主板MB-COME6-1是配有6型引脚COMExpress®ompactmodules的载板。它可用于评估平台和可直接用于生产的嵌入式PC解决方案。可增加很多扩展选项和存储介质,以提供高水平的灵活性,从而实现快速便捷的测试。该设计经过大规模生产的预先验证,所以客户可以在自己的设计中采用其部分原理图。
