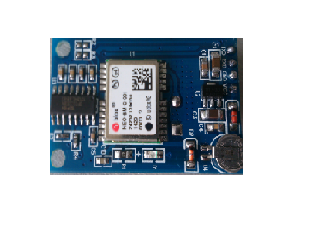

GPS定位模块
发布时间:2018-01-12 21:12:48
浏览量:1095次
本店价格:¥ 99 元
市场价格:120 元
型号:XYD-NEO-6M-V2.2
库存量:999
购买数量
商品详情
商品评论

模块简介

XYD-NEO-6M-V2.2(V2.2是版本号)是一款高性能GPS定位模块。该模块采用U-BLOX NEO-6M模组,模块自带MAXIM公司高增益(20.5dB)LNA芯片与高性能陶瓷天线(台湾台盟)结合,组成接收天线,相当于集成有源天线了模块.模块还自带可充电后备电池(以支持温启动或热启动,后备电池在主电源断电后,可以维持半小时左右的GPS接收数据保存)

XYD-NEO-6M-V2.2 GPS模块特点如下:

1. 采用U-BLOX NEO-6M模组,体积小巧,性能优异。

2. 自带陶瓷天线及MAXIM 20.5dB高增益LNA芯片,搜星能力强。

3. 自带rs232转换芯片,直接连接电脑232电平,方便测试

4. 串口波特率可灵活配置,如下表1

5. 预留天线接口,可以连接各种有源天线,适应能力强。

6. 兼容3.3V/5V电平,方便连接各种单片机系统。

7. 自带可充电后备电池,可以掉电保持星历数据。

表1 XYD-NEO-6M-V2.2 通信波特率设置

R2(1K)

R1(1K)

使用协议

波特率

不焊接

不焊接

NMEA

9600

不焊接

焊接

NMEA

38400

焊接

不焊接

NMEA

4800

焊接

焊接

UBX

57600

二.模块性能参数

项目

说明

接口特征

TTL,兼容。3.3/5V ,同时具有 RS232电平接口。

接收特征

50通道GPSL1(1575.42Mhz)  C/A码 ,SBAS:WAAS/EGNOS/MSAS

定位精度

2.5mCEP(SBAS:2.0mCEP)

更新

5Hz

捕获时间

启动27S(大值)

热启动1S

捕获追踪灵敏度

-161dBm

通信协议

NMEA(默认)/UBX Binary

口波特

4800,9600(默认192003840057600

温度温度

-40℃~85

工作电压(VCC

DC2.7V~5.0V

工作电流

40mA
