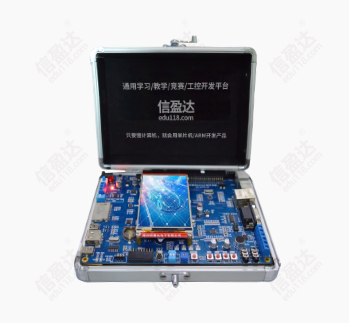

XYDSTM32F4教学开发板实验套件
发布时间:2017-12-29 14:04:22
浏览量:3626次
本店价格:¥ 598 元
市场价格:680 元
型号:XYDSTM32F4
库存量:999
购买数量
商品详情
商品评论

1.1XYD-M4综合实验仪器介绍

XYD-M4 型综合实验平台是一款支持 J-link 仿真、keil 编程、ISP 下载、模块化设计等多功能为一体的。 集学习、开发、教学为一体。 该平台具有扩展端口, 扩展方便。 结合XYD教学实用例子程序, 可以让您在最短的时间内,全面的、系统的掌握 STM32 编程技术。特别适合大中专院校电子相关专业学习、 有志于从事嵌入式工作的初学者选用


22.1XYDSTM32F407ZGT6 开发板资源说明:

CPU: STM32F407ZGT6

FLASH: 1024K

SRAM: 192K

外扩SRAM:IS62WV51216,大小:1M 字节

1 个SPI接口FLASH芯片: W25Q64,大小:8M 字节

1 个电源指示灯

2 个USART状态指示灯(D5、D6)

1 个红外接收头

1 个 I2C接口EEPROM 芯片:AT24C02,大小:256字节

1 个六轴传感器(陀螺仪+加速度):MPU6050

1 个高性能音频解码芯片:WM8978

1 个 2.4G 无线模块接口:支持 NRF24L01 无线模块

1 路 CAN 接口:采用 TJA1050 芯片

1 路 485 接口:采用 SP2485芯片

1路 RS232 串口(公头接口):采用 SP3232 芯片

1路数字温度传感器:DTH11

1 个标准的 2.4/2.8/3.5/4.3/7 寸 LCD 接口,支持电阻/电容触摸屏

1 个摄像头模块接口

1 个 LED 模块接口

1 个 USB 串口:采用CH340G芯片

1 个 USB SLAVE 接口,可用于 USB 从机通信

1 个 USB HOST(OTG接口), 用于 USB 主机通信

1 个有源蜂鸣器

1 个 RS232/RS485 选择接口

1 个 CAN/USB 选择接口

1 个 SD 卡接口

1 个百兆以太网(RJ45接口)

1 个录音头(MIC)

1 路立体声音频输出接口

1 组 5V 电源接口(内置在外扩GPIO接口)

1 组 3.3V 电源接口(内置在外扩GPIO接口)

1 个启动模式选择配置接口

1 个 RTC 后备电池座

1 个复位按钮, 可用于复位 MCU 和 LCD

4 个功能按钮, 其中 KEY1兼具唤醒功能

1 个电源开关, 控制整个板的电源

除晶振占用 IO 外, 其余所有 IO 口全部引出

33.1STM32F4 开发板硬件资源介绍

3.1.1NRF24L01 模块接口

这是开发板板载的NRF24L01模块接口(J4),只要插入模块,我们便可以实现无线通信,从而使得我们板子具备了无线功能,但是这里需要2个模块和2个开发板同时工作才可以。 如果只有1个开发板或1个模块,是没法实现无线通信的。

3.1.2W25Q64  8M FLASH

这是开发板外扩的SPI FLASH芯片(U10),容量为 64Mbit,也就是 8M 字节,可用于存储字库和其他用户数据,满足大容量数据存储要求。当然如果觉得 8M 字节还不够用,你可以把数据存放在外部SD卡。

3.1.3SD卡接口

这是开发板板载的一个标准SD卡接口(SD_CARD),该接口在开发板的背面,采用大 SD卡接口( 即相机卡,TF 卡是不能直接插的,TF卡得加卡套才行),SDIO 方式驱动, 有了这个 SD 卡接口, 就可以满足海量数据存储的需求。

3.1.4外接引出 IO 口

这是开发板 GPIO 引出接口,采用 2*20 弯排针引出, 总共引出 34 个 IO 口。除了板载功能需要用到的GPIO端口以外的所有IO口,都全部引出,方便外接其他外设设备学习使用。

3.1.5JTAG/SWD 接口

这是XYD- STM32F4 开发板板载的 20 针标准JTAG 调试口(JTAG), 该JTAG 口直接可以和ULINK、JLINK 或者ST-LINK等调试器(仿真器)连接, 同时由于STM32支持SWD 调试, 这个 JTAG 口也可以用 SWD 模式来连接。 由于STM32F407下载口和SPI_1通讯硬件接口共用,如果选择的是ST-LINK下载器,必须选择SW下载模式下载程序。

3.1.6CAN/USB 选择口

这是一个CAN/USB的选择接口(BOMA), 因为 STM32 的USB和CAN是共用I组GPIO端口(PA11和PA12), 所以我们通过跳线帽来选择不同的功能,以实现 USB/CAN 的实验。

3.1.7STM32F407ZGT6

这是开发板的核心芯片(U1), 型号为: STM32F407ZGT6。 该芯片集成FPU和DSP指令,并具有192KB的SRAM、1024KB主FLASH、12个16位定时器、2个32 位定时器、2个DMA控制器(共19个通道)、3个SPI、2个全双工 I2S、3个I2C、6个串口(4个USART和2个UART)、2 个USB(支持 HOST /SLAVE)、2个CAN、 3个12位ADC、2个12位DAC、 1个RTC(带日历功能)、1个SDIO 接口、1个FSMC 接口、1个10/100M以太网MAC控制器、1个摄像头接口、1个硬件随机数生成器以及112个通用 IO 口等。

3.1.8USB 串口/串口 1

这是USB串口同STM32F407ZGT6的USART_1进行连接的接口(P5),标号RXD和TXD是USB转串口的2个数据口(对CH340G 来说), 而PA9(TXD)和PA10(RXD)则是STM32的USART_1的两个数据口(复用功能下)从而实现STM32的串口通信。设计成 USB 串口,是出于现在电脑上串口正在消失,尤其是笔记本,几乎清一色的没有串口。 所以板载USB 串口可以方便大家调试使用。 而在板子外接引出的GPIO

中也引出这两个端口则是出于使用方便的考虑。这样设计,你可以把STM32F4开发板当成一个USB转TTL 串口,来和其他板子通信,而其他板子的串口,也可以方便地接到STM32F4 开发板上。

3.1.9USB HOST(OTG)

这是开发板板载的一个侧插式的USB-A 座(USB_HOST),由于STM32F4的USB是支持HOST的,所以我们可以通过这个USB-A 座,连接U盘/USB鼠标/USB键盘等其他USB从设备,从而实现USB主机功能。不过特别注意, 由于USB HOST和USB SLAVE是共用PA11和PA12,所以两者不可以同时使用。

3.1.10 后备电池接口

这是STM32后备区域的供电接口,可以用来给STM32的后备区域提供能量,在外部电源断电的时候,维持后备区域数据的存储,以及RTC的运行。

3.1.11 USB SLAVE

这是开发板板载的一个MiniUSB头(USB_SLAVE),用于USB从机(SLAVE)通信,一般用于STM32与电脑的 USB 通信。通过此MiniUSB头,开发板就可以和电脑进行USB通信了。注意:该接口不能和 USB HOST 同时使用。

3.1.12 USB 转串口

这是开发板板载的另外一个MiniUSB头(USB_232),用于USB连接CH340G芯片,从而实现USB转串口。同时,此MiniUSB接头也是开发板电源的主要提供口。

3.1.13 OLED/摄像头模块接口

这是开发板板载的一个摄像头模块接口(P3),通过这个接口实现摄像头相关实验。

3.1.14 有源蜂鸣器

这是开发板的板载蜂鸣器(BEEP), 可以实现简单的报警/闹铃。 让开发板可以听得见。

3.1.15 红外接收头

这是开发板的红外接收头(P4),可以实现红外遥控功能,通过这个接收头,可以接受市面常见的各种遥控器的红外信号,大家甚至可以自己实现万能红外解码。当然,如果应用得当,该接收头也可以用来传输数据。

3.1.16 DS18B20/DHT11接口

这是开发板的一个复用接口(Q2),该接口由4个镀金排孔组成, 可以用来接DS18B20/DHT11等数字温度传感器。不用的时候,大家可以拆下上面的传感器,放到其他地方去用,使用上是十分方便灵活的。

3.1.17 4个LED

这是开发板板载的4个LED 灯(D3~D6), 这几个LED灯除了可以实现简易的跑马灯功能外,还可以在调试代码的时候,使用LED来指示程序状态,是非常不错的一个辅助调试方法。STM32F4 开发板几乎每个实例都使用了LED来指示程序的运行状态。

3.1.18 复位按钮

这是开发板板载的复位按键(RESET),用于复位 STM32,还具有复位液晶的功能, 因为液晶模块的复位引脚和STM32的复位引脚是连接在一起的,当按下该键的时候,STM32芯片和液晶一并被复位。

3.1.19 启动选择端口

这是开发板板载的启动模式选择端口(BOOT),STM32有BOOT0(BT0)和BOOT1(BT1)两个启动选择引脚, 用于选择复位后STM32的启动模式,作为开发板,这两个是必须的。在开发板上,我们通过拨码开关选择 STM32的启动模式。

3.1.20  4个独立按键

4个按键这是开发板板载的4个机械式输入按键(KEY1、 KEY2、 KEY3 和 KEY4), 其中KEY1具有唤醒功能,该按键连接到STM32 的WAKE_UP(PA0)引脚,可用于待机模式下的唤醒,在不使用唤醒功能的时候, 也可以做为普通按键输入使用。其他3个是普通按键,可以用于人机交互的输入,这3个按键是直接连接在 STM32 的 IO 口上的。 这里注KEY1是高电平有效, 而 KEY2、KEY3和KEY4是低电平有效, 大家在使用的时候留意一下。

3.1.21 MPU6050 传感器

这是开发板板载的一个六轴传感器(U7),MPU6050 是一个高性能的六轴传感器, 它内部集成1个三轴加速度传感器和1个三轴陀螺仪,并且带DMP功能,该传感器在四轴飞控方面应用非常广泛。 所以喜欢玩四轴的朋友,也可以通过我们的开发板进行学习。

3.1.22 电源指示灯

这是开发板板载的一颗红色的LED灯(PWR),用于指示电源状态。在电源开启的时候(通过板上的电源开关控制),该灯会亮,否则不亮。通过这个LED,可以判断开发板的上电情况。

3.1.23 耳机输出接口

这是开发板板载的音频输出接口(PHONE), 该接口可以插 3.5mm 的耳机, 当WM8978放音的时候,就可以通过在该接口插入耳机,欣赏音乐。

3.1.24 MIC( 咪头)

这是开发板的板载录音输入口(MIC), 该咪头直接接到 WM8978 的输入上, 可以用来实现录音功能。

3.1.25 AT4C02 EEPROM

这是开发板板载的EEPROM 芯片(U11),容量为 2Kb,也就是 256 字节。用于存储一些掉电不能丢失的重要数据,比如系统设置的一些参数/触摸屏校准数据等,有了这个就可以方便的实现掉电数据保存。

3.1.26 3.3V 电源输入/输出

这是开发板板载的一组3.3V电源输入输出端口,这一组3.3V端口集成外接GPIO接口中,可以用于给外部提供3.3V 的电源,也可以用于从外部接 3.3V 的电源给板子供电。大家在实验的时候可能经常会为没有 3.3V电源而苦恼不已,有了XYD-STM32F4开发板,你就可以很方便的拥有一个简单的 3.3V 电源(USB 供电的时候,最大电流不能超过 500mA,外部供电的时候,最大可达1000mA)。

3.1.27 5V 电源输入/输出

这是开发板板载的一组5V 电源输入输出端口,这一组3.3V端口集成外接GPIO接口中,该端口用于给外部提供 5V 的电源, 也可以用于从外部接 5V 的电源给板子供电。 同样大家在实验的时候可能经常会为没有 5V 电源而苦恼不已,XYD-STM32F4开发板充分考虑到了大家需求,有了这组5V 端口,你就可以很方便的拥有一个简单的5V电源(USB供电的时候,最大电流不能超过500mA,外部供电的时候,最大可达 1000mA)。

3.1.28 电源开关

这是开发板板载的电源开关(S6)。 该开关用于控制整个开发板的供电, 如果切断, 则整个开发板都将断电, 电源指示灯(PWR) 会随着此开关的状态而亮灭。

3.1.29 直流电输入

DC6~16V电源输入这是开发板板载的一个外部电源输入口(J5), 采用标准的直流电源插座。 开发板板载了 DC-DC 芯片(MP2359),用于给开发板提供高效、稳定的 5V 电源。由于采用了 DC-DC芯片, 所以开发板的供电范围十分宽, 大家可以很方便的找到合适的电源(只要输出范围在DC6~16V的基本都可以)来给开发板供电。 在耗电比较大的情况下, 比如用到4.3屏/7寸屏/网口的时候,建议使用外部电源供电, 可以提供足够的电流给开发板使用。

3.1.30 以太网接口(RJ45)

这是开发板板载的网口(EARTHNET), 可以用来连接网线, 实现网络通信功能。该接口使用 STM32F4 内部的 MAC 控制器外加PHY芯片,实现 10/100M 网络的支持。

3.1.31 485通讯

RS485总线接口这是开发板板载的RS485总线接口(RS485),通过2个接线端子和外部485设备连接。这里提醒大家,RS485通信的时候,必须485+接485+,485-接485-。否则可能通信不正常!

3.1.32 RS232/485 选择接口

这是开发板板载的RS232(COM2)和485 选择接口(J30), 因为 RS485 基本上就是一个半双工的串口, 为了节约 IO, 我们把 RS232(COM2) 和 RS485 共用一个串口, 通过J30来设置当前是使用 RS232(COM2) 还是RS485。这样的设计还有一个好处。就是我们的开发板既可以充当 RS232 到 TTL 串口的转换,又可以充当 RS485 到 TTL485 的转换。(注意,这里的TTL高电平是3.3V)。

3.1.33 RS232 接口(公头)

这是开发板板载的一个RS232 接口(COM3),通过一个标准的DB9公头和外部的串口连接。通过这个接口, 我们可以连接带有串口的电脑或者其他设备,实现串口通信。

3.1.34 LCD液晶屏接口

这是开发板板载的LCD模块接口,该接口兼容全系列TFTLCD模块,包括:2.4寸、2.8寸、3.5寸、4.3寸和 7寸等TFTLCD模块,并且支持电阻/电容触摸功能。

3.1.35 IS62WV51216 SRAM(8M)

这是开发板外扩的 SRAM 芯片(U5),容量为8M bit, 也就是1M字节,这样对大内存需求的应用(比如 GUI), 就可以很好的实现了。

3.1.36 CAN 接口

这是开发板板载的CAN总线接口(CAN), 通过2个接线端子和外部CAN总线连接, 即CAN+和CAN-。 这里提醒大家: CAN通信的时候,必须CAN+ 接CAN+,CAN-接CAN-,否则可能通信不正常。

44.1Cortex-M4精英开发板资源介绍

4.1.1软件配套资源

1.Keil ARM编译软件MDK。

2.嵌入式开发学习相关软件。

3.开发板配套实验案例C程序。

4.配套芯片资料。

5.开发板电路原理图(PDF版)。

6.开发使用说明。

7.信盈达开发板Cortex-M4学习课程教材(PDF版)。

4.1.2配套实验案例


55.1发货清单

1.STM32F407ZGT6学习开发板一块。

2.供电min-USB线一条。

3.ST-Link下载线一套(选配)。

4.3.5寸LCD液晶显示屏(选配)。
