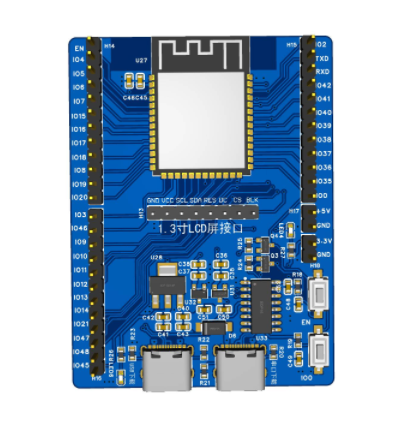

ESP32-S3-N16R8开发板

 ESP32-S3-N16R8 是一款高性能 Wi-Fi + 蓝牙双模微控制器开发板，搭载 16MB Flash + 8MB PSRAM，支持摄像头扩展、高速数据传输及低功耗运行，适用于物联网、机器视觉、智能家居等场景。

l 高性价比：16MB Flash+8MB PSRAM 超大内存，满足摄像头高清图像缓存，无需额外扩展；

l 即插即用：预装摄像头驱动，Arduino/ESP-IDF 一键调用，新手 3 分钟即可实现拍照 / 推流；

l 多场景适配：支持 Wi-Fi / 蓝牙无线传输，可用于智能家居监控、机器视觉、物联网图像采集等场景；

l 工业级稳定性：宽温工作范围，板载防反接、过流保护电路，适配复杂环境使用。

l 支持 Arduino/ESP-IDF/MicroPython 多框架开发，内置摄像头驱动和丰富例程，降低开发门槛；

参数项规格

主控芯片：ESP32-S3-N16R8（乐鑫 Espressif）；

架构：Xtensa® 32 位 LX7 双核处理器，主频最高 240MHz；

闪存（Flash）：16MB SPI Flash（支持 QPI 模式，读写速度更快）；

静态内存（SRAM）：8MB PSRAM（外置）+ 512KB 片上 SRAM（总内存容量满足摄像头图像缓存需求）；

低功耗模式:支持深度睡眠、轻度睡眠、休眠模式，最低功耗 < 10μA;

工作电压3.3V（板载稳压电路，支持 5V USB 供电）；

工作温度：-40℃ ~ +85℃（工业级温度范围，适配多场景）。

硬件外设接口介绍：

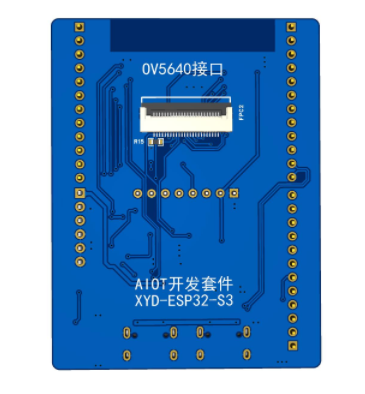

摄像头接口：标准 DVP 摄像头接口 。支持 OV2640 / OV5640 / GC0328 等主流模组 。支持最高 500 万像素图像采集 。

视觉显示：板载 1.3 英寸 TFT 彩色显示屏。支持 SPI 高速驱动，可实时预览摄像头画面或显示 AI 识别结果。

USB 接口：原生 USB Type-C 接口 。支持 硬件级数据传输、固件下载与调试 。无需额外串口驱动芯片，通信更稳定 。

GPIO 口：共 20 个可用 GPIO。支持 ADC、PWM、I2C、I2S、SPI、UART 等外设扩展（已针对 N16R8 优化，避开 PSRAM 占用引脚） 。

按键 / 指示灯：板载 EN 复位按键与 BOOT 烧录按键 。配备电源指示灯及用户可编程 LED 。

电源输入：支持 USB Type-C 5V 供电或其他外部 DC 5V 输入 。

电源输出：扩展5V输出接口，3.3V输出接口，灵活匹配外设供电。

清单项 数量

ESP32-S3-N16R8开发板  :1 块

USB Type-C 数据线 :1 条（1 米，快充规格）

说明书（:含例程下载码） 1 份

杜邦线: 10 根（公对公 / 公对母，适配扩展使用

选配

OV2640 摄像头模组: 1 个（200 万像素，或换转 OV5640 500 万像素）（选配）

1.3寸TFT屏幕LCD屏幕一块（选配）
