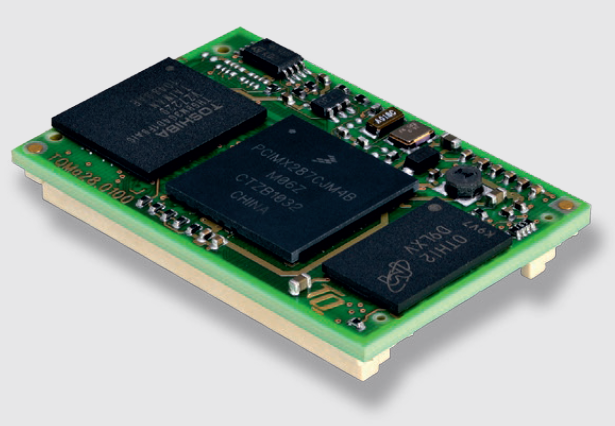

基于i.MX28处理器的微型模块TQMa28在计算和图形性能之间实现了平衡比例。其实基础是一个时钟频率高达450GHz的ARM926内核。采用该模块实现的内存可提供最佳系统支持。

微模块TQMa28L和TQMa28没有连接器的衍生型号，它直接通过焊接连接基板。BGA模块是专为高容量项目应用而开发的。由于实现了高度集成，该模块非常的节省空间和传成本。所有的处理器功能引脚都在模块插件连接器上。

产品亮点：

·最小的ARM9模块

·大量使用推荐LGA型

·高度集成，低成本

·拓展温度范围

·2xIEE1588以太网（L2交换器）

·低功耗（典型值1W）

·长期可用性

·电源管理，电池充电功能

·IEC61850 堆栈 stack,IEC62439-3 PRP

二：技术规范
1、微处理器
i.MX283,i.MX287(450 MHz)

2、系统接口
多达2倍的以太网10/100 Mbit(L2交换机)
到2x可以是2。0 B
5 x UART
1x usb2.0高速主机接口
1x usb2.0高速OTG接口
1 x SDIO / MMC
2 x I2C
2 x i2S
2 x SPI
GPIO
高达8x 12位的ADC通道(1x高速)
8 x PWM

3、图形
24位TFT接口
内存
ddr2-sdram:最多256 MB
闪电侠:最高可达16 GB
EEPROM:0/64 kbit

4、实时时钟(RTC)

温度传感器
CPU JTAG接口
主管5伏

5、电力供应
5伏

6、环境条件
标准温度范围:-25°C…+ 85°C
扩展的温度范围:-40°C…+ 85°C

7、插件系统
板到板插件系统(160大头针)2 80

8、操作系统
Linux 2.6，Win CE 6.0，QNX

9、操作系统要求
VxWorks维
26毫米x40毫米

三：订购信息
1、TQMa28-AA
i.MX287@450 MHz，128mb DDR2，4 GB的，
64 kbit eepm 64°C…+ 85°C
2、STKa28-AA
STKa28(eva l Kit)与tqma28-aa，i。MX287 / 450 MHz,
128mb DDR2，4 GB的电子电子-mc闪存，64 kbit EEPROM，
1x RS232，1x RS485，GPIO 4xIN/8xOUT，2x可以2.0 B，
2倍的USB 2.0主机，2x/100，立体声输出，单声道，RTC，温度传感器，复位按钮，SD接口，电源，2 GB SD卡，z-调制解调器电缆

3、STKDT070-AA
“触控显示，WVGA 800x480，300cd，触控笔，有线电视

四：Starter kit STKa28
STKa28的内核心是采用ARM9 CPU 的TQMa28。入门套件中包括的组件构可以搭建一个模块系统，它能够让用户根据自己的产品概念进行开发。使用预先准备且相互匹配的闭合显示单元和入门级套件就可以 立即开始图形接口的开发。
